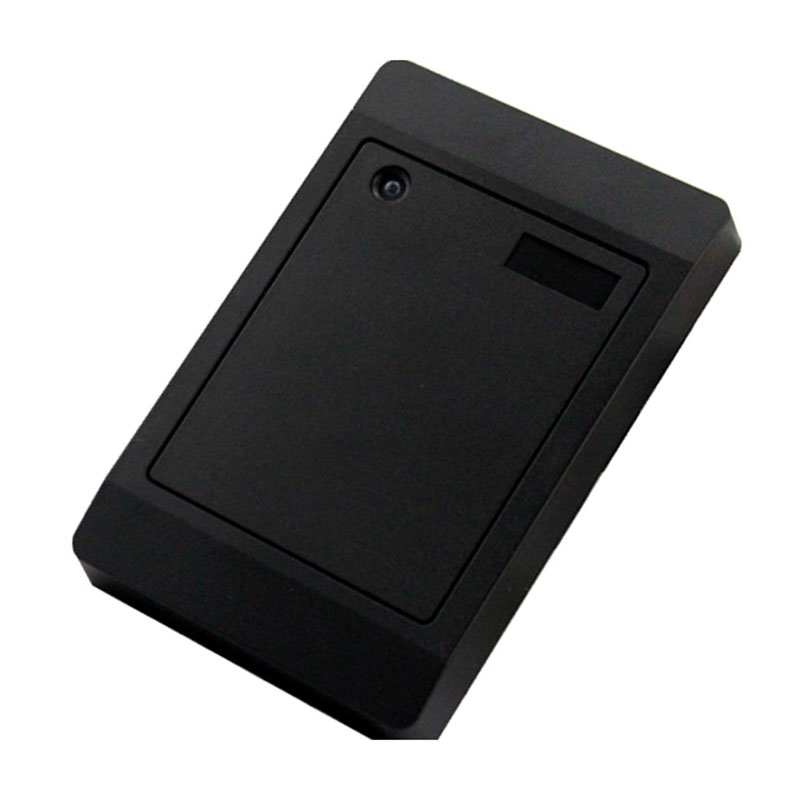

125KHZ Wiegand 26/34 Security Bezdotykowy czytnik zbliżeniowy do kontroli dostępu do drzwi
1. Wprowadzenie do produktu
Czytnik kart Wiegand to zbliżeniowy czytnik kontroli dostępu 125 KHz, który wyklucza użycie zaawansowanej konstrukcji obwodu odbiornika RF i wbudowanego mikrokontrolera, w połączeniu z wydajnymi algorytmami dekodowania. otrzymał wysoką czułość, prąd, pojedyncze zasilanie DC, niską cenę, wysoką wydajność charakterystyka. kurz, wilgoć, w pełni uszczelniona konstrukcja pozwala użytkownikom na instalowanie w warunkach zewnętrznych i innych trudnych warunkach, bez mechanicznego zużycia i trwałości.
2. Specyfikacje
Przedmiot |
Parametry |
Częstotliwość |
125 Khz |
Napięcie robocze |
DC 9V-16V |
Zużyty prąd |
0-100mA |
Karty wsparcia |
TK4001\EM4100 itp. |
Czytaj zakres |
0mm-100mm (związane z kartą lub środowiskiem) |
interwał czytnika |
ï¼–0,5S |
Format |
Wiegand 26/Wiegand 34 (Ustawianie samodzielnie) |
Odległość transmisji |
WG26/34≥100M |
Temperatura pracy |
-25â„~ +75â„ |
Rozmiar |
114mm×76mm×16mm |
Długość przewodu |
180mm±5mm |
Materiał |
Klej do PVC i żywicy(jest wodoodporny) |
Wskazanie stanu |
2PC LED (czerwony oznacza stan gotowości, zielony oznacza sukces czytnika) |
3. Definicja linii
Czerwony: VCC(9V-16V)
Czarny: GND
Biały:Wiegand D1
Zielony:Wiegand D0
Szary: Zielone światło i długi pierścień brzęczyka
Fioletowy: Wiegand 26/Wiegand 34 (format wyjściowy to WG34, gdy fioletowa linia łączy się z czarną linią)
4. Uwagi
1. Wyłącz zasilanie i nie działaj na żywo podczas instalacji lub demontażu!
2. Czytnik należy zamontować na ścianie drewnianej, betonowej lub murowanej lub postawić na stole. Może nie mieć dużej powierzchni wyrobów żelaznych i stalowych w promieniu około 10 centymetrów
3. Różne karty mają wpływ na odległość czytnika
4. Jeśli odległość czytnika między dwiema maszynami <0,3 m będzie kolidować ze sobą. Innymi słowy, najlepsza odległość między czytnikiem jest utrzymywana na wysokości 0,3 metra powyżej.
5. Jeśli karta nadal znajduje się w obszarze wykrywania, czytnik bez żadnych monitów, a także nie wysyła danych.
6. Czytnik kontroli dostępu nie może przechowywać danych i informacji użytkownika, nie możemy zwiększyć użytkownika karty, hasła i odcisku palca. Jest to narzędzie do odblokowania, które po prostu rozszerza się na kartę lub hasło, musisz polegać na kontrolerze dostępu, automatach kart obecności lub kontrolerach wielu drzwi.
